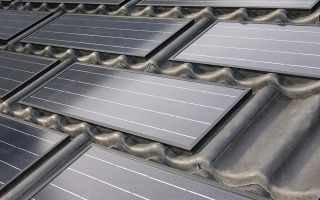

De Sneldekker solarpan is een volledig geïntegreerd zonne-energiesysteem en vormt een perfecte combinatie van zonne-energie en dakbedekking.

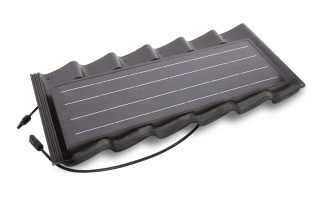

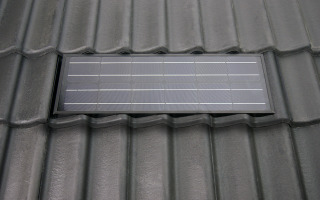

De Sneldekker solarpan is gemaakt van steencomposiet en uitermate geschikt voor zowel nieuwbouw als renovatie en hét estetisch verantwoorde alternatief voor conventionele zonnepanelen. De Sneldekker solarpan sluit naadloos aan op daken met o.a. Monier en Eternit sneldekkers en Nelskamp S-pan. De Sneldekker solarpan heeft een vermogen van 35 WP per paneel met een vermogensgarantie van maar liefst 25 jaar. De solarpannen kunnen rechtstreeks op een standaard panlat gehangen worden.
|
Mechanische gegevens |
|||
| Afmetingen (breedte / lengte) | 420 / 932 mm | ||
| Dekkende breedte | 900 mm | ||
| Panlatafstand bij dakhelling 25° - 30° | 325 - 335 mm | ||
| Panlatafstand bij dakhelling > 30° | 325 - 345 mm | ||
| Gewicht / st. | 7,5 kg / st. | ||
| Gewicht / m2 | Ca. 22,2 kg / m2 | ||
| Aantal / m2 | 3.2 - 3.4 st. / m2 | ||
| Minimale dakhelling* | 25° | ||
| Cel type (aantal / materiaal / afmetingen / aantal busbars) | 12 / mono-Si / 125 mm x 125 mm / 2 | ||
| Aansluitdoos (beschermingsgraad / aantal diodes) | IP65 / 1 | ||
| Connectoren | MC4 | ||
| Bekabeling (lengte / doorsnede) | 900 (+) & 900 (-) mm / 4 mm2 | ||
| Frame (kleur / materiaal) | Zwart / steencomposiet | ||
| Glaspaneel (type / dikte) | Getemperd glas / 3.2 mm | ||
|
Overige informatie |
|||
| Stuks per m2 | 3,2 - 3,4 | ||
| Latafstand | 325 - 345 mm | ||
| Dekkende breedte | 900 mm | ||
| Gewicht per stuk | 7,5 kg | ||
| Stuks per pallet | 44 st. | ||
| Aansluitende dakpan | Monier en Eternit sneldekker en Nelskamp S-pan | ||
|
Elektrische parameters bij STC (1000 W/m2, 25°C, AM 1.5G volgens EN 60904-3) |
|||
| Vermogen | Pmax | Wp | 35 |
| Vermogensdichtheid | Wp / m2 | 112 - 120 | |
| Vermogenstoleranties | ΔPmax | % | -5 / +5 |
| Cel efficiëntie | ηc | % | 18.7 |
| Module efficiëntie | ηm | % | 15.4 |
| Spanning bij Pmax | Vmpp | V | 6.26 |
| Stroom bij Pmax | Impp | A | 5.36 |
| Open klemspanning | Voc | V | 7.70 |
| Kortsluitstroom | Isc | A | 5.67 |
| Max. systeemspanning | IEC | Vdc | 1000 |
| Temperatuurcoëfficiënt van Pmax | y | % / °C | -0.47 |
| Temperatuurcoëfficiënt van Voc | βVoc | % / °C | -0.34 |
| Temperatuurcoëfficiënt van Isc | αIsc | % / °C | -0.06 |
| Temperatuurcoëfficiënt van Vmmp | βVmpp | % / °C | -0.34 |
| Retourstroombegrenzing | IR | A | 15 |
| Max. seriezekeringen | A | 20 | |
| NOCT | °C | 45 ±2 | |
| Aarding | Positieve aarding | is niet vereist | |
